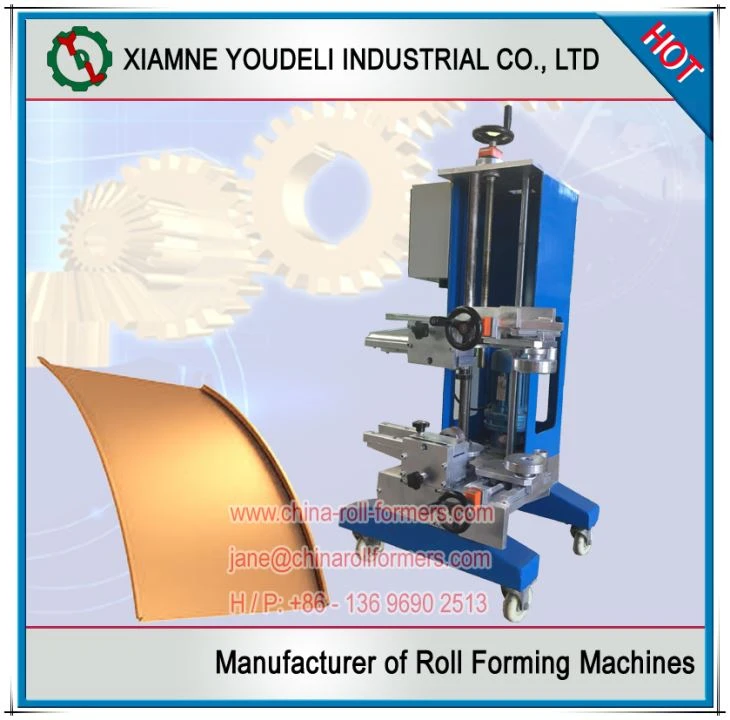

곡선 금속 지붕 패널용 스탠딩 솔기 커브 기계

스탠딩 심 루핑 시스템을 위한 볼록 및 오목 벤딩 솔루션

이것스탠딩 솔기 커브 머신산업용 건물, 창고, 경기장 지붕, 상업 홀 및 긴{0}}스팬 강철 구조물에 사용되는 곡선형 금속 지붕 패널을 성형하기 위해 설계되었습니다.
이를 통해 계약자와 금속 지붕 제조업체는 다음을 만들 수 있습니다.볼록하고 오목한 스탠딩 솔기 패널안정적인 정확도로 아치형 또는 돔{0}}스타일 지붕 프로젝트에서 원활한 전환을 보장합니다.

기계는 표준에 따라 생산된 패널과 함께 작동합니다.스탠딩 솔기 롤 성형 기계, 안정적인 곡선형 지붕 패널 성형이 필요한 지붕 회사, 롤 성형 라인 공급업체, 패널 제조 작업장에 적합합니다.

수동 조정 메커니즘을 갖춘 이 모델은 복잡한 설정 없이 패널 곡률을 제어할 수 있는 간단하고 정밀한 방법을 제공하므로 작업 -현장 굽힘 또는 소규모 일괄 곡선 지붕 제작에 이상적입니다.-

스탠딩 솔기 지붕 프로파일을 위한 부드러운 곡선

둘 다 지원볼록하고 오목한 굽힘, 아치형 지붕 및 특수 건축 지붕 디자인에 사용되는 곡선형 금속 지붕 패널 성형에 적합합니다.

정확한 반경 제어를 위한 수동 조정

벤딩 롤러는 수동으로 조정되므로 작업자는 프로젝트 요구사항에 따라 반경을 미세 조정할 수 있습니다.{0}} 패널 표면을 손상시키지 않고 안정적인 압력을 제공하는 구조입니다.

주요 스탠딩 솔기 프로파일과 호환 가능

다음을 포함한 다양한 지붕 패널 유형에 적합합니다.

65mm 스탠딩 솔기

305/400/430 스탠딩 솔기 루핑 패널

맞춤형 스탠딩 솔기 지붕 패널
알루미늄, 아연 도금 강철 및 컬러-코팅 강철로 제작된 패널과 호환됩니다.

장기간 작동을 위한 고강도-듀티 프레임-

프레임, 벤딩 샤프트 및 롤러 시스템은 긴 사용 수명을 위해 제작되어 제조업체 및 지붕 공사업체에게 일관된 성능을 보장합니다.

현장-또는 작업장 사용에 적합

작은 설치 공간, 쉬운 이동, 간단한 조작 - 공장 생산 또는 현장 절곡 작업에 적합-

스탠딩 심 패널의 곡선 굽힘 작업 공정

1단계: 패널 위치 지정 및 설치
사전 처리된{0}}스탠딩 솔기 금속 패널(권장 표준 길이는 12미터를 초과하지 않음)을 장비의 피드 가이드 채널 안으로 부드럽게 밀어 넣습니다. 패널의 스탠딩 가장자리가 장비의 중심 축과 정렬되어 있는지 확인하고 롤러 세트 평면에 수직인 초기 삽입 각도를 유지하십시오. 여러 장의 동시 처리로 인해 발생하는 곡률 편차를 방지하려면 한 번에 한 장씩 처리하는 것이 좋습니다.

2단계: 곡률 매개변수 조정
장비 양쪽의 정밀 조정 나사를 사용하여 상부 롤러 세트의 하향 압력을 수동으로 제어합니다. 조정 나사를 완전히 한 바퀴 돌릴 때마다 롤러의 수직 변위는 2.5mm에 해당하며 디지털 다이얼은 실제 하향 압력 값을 나타냅니다. 설계도면에서 요구하는 곡률반경을 토대로 초기변수를 설정합니다.곡률-하향 압력 참조 표장비와 함께 제공됩니다. 8미터를 초과하는 큰-반경 곡선의 경우 점진적인 조정 접근 방식이 권장됩니다.

3단계: 초기 성형 테스트
수동 추진 장치를 활성화하고 분당 1.5~2미터의 균일한 속도로 롤러 세트를 통해 패널을 공급합니다. 작동 중에는 일정한 추진력을 유지하고 급가속이나 급정지를 피하십시오. 패널의 후미 끝이 롤러 세트를 통과하면 형성된 곡률과 목표 값 사이의 편차를 즉시 측정합니다. 레이저 곡률 검출기를 사용할 때 측정 지점 간격은 500mm를 초과해서는 안 됩니다.

4단계: 미세-보정 조정
초기 형성된 곡률이 허용 범위(일반적으로 ±3mm)를 넘어서 설계 요구 사항을 벗어나는 경우 미세 조정 보정이 필요합니다.- 편차 방향과 크기에 따라 장비 보정 매개변수 표를 참조하여 해당 롤러의 수직 위치를 조정합니다. 각 조정은 0.5mm를 초과하지 않는 "작은 증분, 다중 조정" 원칙을 따르는 것이 좋습니다. 각 조정 후에는 테스트 시트를 다시 통과시켜 효과를 확인하십시오.

5단계: 배치 연속 성형
조정 매개변수가 설계 요구 사항을 충족하는지 확인되면 일괄 작업을 시작할 수 있습니다. 10~12개의 패널을 처리한 후 표준 곡률 검사 템플릿을 사용하여 샘플링 검사를 수행하는 것이 좋습니다. 곡률 편차 추세가 감지되면 편차가 누적되기 전에 즉시 예방적 미세 조정-을 수행합니다. 연속 작업 중에는 배치 전반에 걸쳐 곡률 일관성을 보장하기 위해 분당 1~2미터의 일정한 추진 속도를 유지합니다.

이 수동 운영 체제는 정밀 기계 구조와 인체공학적 설계를 결합하여 작업자가 패널 표면 코팅의 무결성을 유지하면서 반경 3-미터에서 무한 반경에 이르는 곡률을 정확하게 형성할 수 있도록 해줍니다. 이 장비에는 폴리우레탄 보호 롤러가 장착되어 금속 표면의 긁힘을 효과적으로 방지하고 특수한 점진적 압력 분배 시스템이 굽힘 과정에서 패널 단면이 변형되지 않도록 보장합니다. 경험에 따르면 8~10시간의 교육을 받은 작업자는 98.7% 이상의 제품 곡률 인증 비율을 달성할 수 있습니다.

1. 고품질 원료, 부품, 우리 기계의 PLC 컴퓨터 제어 시스템.

2. 롤 성형 기계에 대한 전문 엔지니어, 설계자 및 해외 판매 그룹.

3. 롤 성형 기계의 설계 및 제조 및 수출에 대한 풍부한 경험.

4. 귀하의 요청에 따라 기계를 사용자 정의하십시오.

5. 정시 배송, 우수한 기술 지원 및 판매 후 서비스-, 긴 품질 보증.

당사 제품에 관심이 있거나 맞춤 주문에 대해 논의하고 싶다면 아래 서비스가 제공됩니다.

Youdeli Industrial은 판매용 볼록 곡선 오목 곡선 수동 조정 곡선 기계의 주요 제조업체 및 공급업체 중 하나입니다. 우리 공장은 거의 20년 동안 중국에서 만든 좋은 품질과 맞춤형 제품의 설계, 개발 및 제조를 전문으로 해왔습니다. 우리의 좋은 서비스를 사용해 주셔서 감사합니다.
